4台CAT3512B柴油发电机组并网发电，产生3相 600V 50HZ交流电向VFD变频驱动柜供电；同时还通过1250KVA主变压器向380V MCC系统供电。交流电经整流、逆变后变为电压0～600VAC、频率0～150Hz连续可调的交流电分别驱动绞车、泥浆泵、转盘的交流电机。绞车采用2台1100kW交流变频电机驱动，转盘采用1台600kW交流变频电机驱动，每台泥浆泵采用1台1200kW交流变频电机独立驱动。
采用“K”型井架，底座为双升式（平行四边形）。
井架、钻台底座低位安装，利用绞车两次起升到位。
绞车主刹车为液压盘式刹车，辅助刹车为电机能耗制动。
泥浆泵为窄V皮带传动。

1、该钻机采用了先进的交流变频电传驱动方式。由4台CAT3512柴油发电机组并网发电，经变频驱动柜整流、逆变后变为变频可调的交流电分别驱动绞车、泥浆泵、转盘电机。变频驱动柜采用一对一方式控制，实现无级调速。

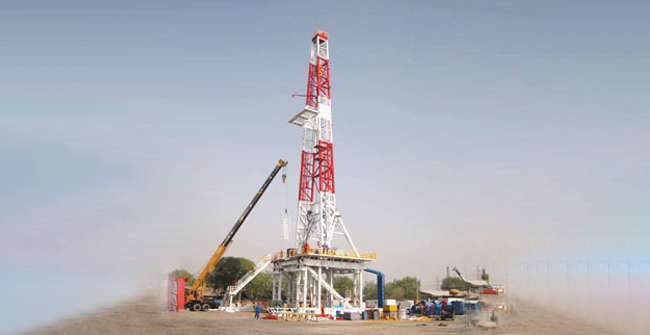

2、钻机采用前开口井架，低位安装，整体起升。

3、底座为双升式结构，所有台面设备低位安装后依靠绞车动力整体起升。

4、绞车为单轴齿轮传动，两档无级调速，由两台1100kW交流变频电机驱动。主刹车采用液压盘式刹车。辅助刹车采用电机能耗制动。绞车配有自动送钻和防碰装置。

5、转盘采用独立驱动方式,由一台800kW交流变频电机，经过链条箱驱动，实现无级调速。

6、每台泥浆泵采用一台1200kW交流变频电机通过联组窄V带驱动。交流变频电机的无级调速可实现泵冲次及排量的连续平稳变化。

7、钻机采用5级泥浆净化系统，可以很好的去除泥浆中的有害固相，达到泥浆净化作用。
