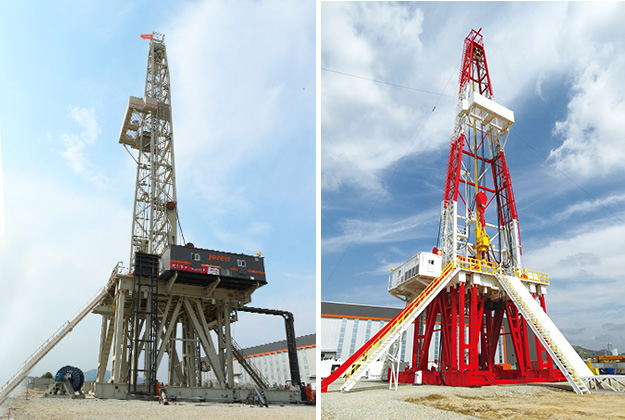

ZJ70/4500DZ陆地石油钻机 

产品介绍

    4台CAT3512B柴油发电机组并网发电,产生3相   600V 50HZ交流电向6台SCR传动柜供电;同时还通过1250KVA主变压器向380V MCC系统供电。3相 600V 50HZ 交流电经SCR整流后变为0-750V(可调)的直流电分别驱动绞车、泥浆泵、转盘的直流电机。绞车采用2台直流电机驱动,转盘采用1台直流电机驱动,每台泥浆泵采用2台直流电机驱动。

产品特点

    采用“K”型井架,底座为双升式(平行四边形)。
    井架、钻台底座低位安装,利用绞车两次起升到位。
    绞车主刹车为液压盘式刹车,辅助刹车为水冷式电磁涡流刹车。
    泥浆泵为窄V皮带传动。

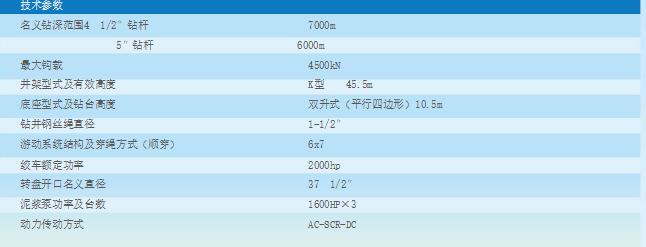

技术参数

名义钻深范围4 1/2″钻杆               7000m

5″钻杆                                                  6000m 

最大钩载                       4500kN

井架型式及有效高度                  K  45.5m

底座型式及钻台高度                  双升式(平行四边形)10.5m 

钻井钢丝绳直径                    1-1/2″ 

游动系统结构及穿绳方式(顺穿)            6x7 

绞车额定功率                     2000hp

转盘开口名义直径                   37 1/2″ 

泥浆泵功率及台数                   1600HP×3 

动力传动方式                     AC-SCR-DC
